Системная плата Gigabyte A55M-S2V на чипсете AMD A55


Платформа на основе APU-процессоров AMD не претендует на покорение новых вершин в производительности (за исключением того факта, что в эти процессоры встроена самая быстрая интегрированная графика, существующая «в природе» на настоящий момент), поэтому «целевая аудитория» таких систем — это экономные сборщики домашних ПК и медиацентров, а также системные интеграторы (поскольку для офисных ПК особенно привлекательны решения, спроектированные по принципу «ничего лишнего»). Впрочем, для надежности важна не только простота, но и качество исполнения. А с точки зрения платформы, вопросы качества целиком определяются платой: если производитель сэкономит на пассивных элементах или системе охлаждения, то не стоит удивляться тому, что с точки зрения пользователя компьютер получится «глючный».
Именно поэтому в условиях экономии иногда лучше выбрать плату, где не будет полного комплектановомодных интерфейсов (если пользователю они объективно не нужны), зато качество исполнения и выбор компонентной базы не будет вызывать сомнений.

Особенности платы


Озвученная выше идея достаточно неплохо реализована в рассматриваемой плате Gigabyte. Она очень простая и компактна. Ради миниатюризации производитель решился даже на непопулярную меру: на плате распаяно только два слота под модули памяти. В остальном, впрочем, ничего принципиального покупатель не лишится. Функциональность чипсета реализована полностью — в частности, имеется 6 портов SATA 2.0, поддерживаются диски объемом до 3 ТБ и более. Те, у кого еще сохранились PCI-платы или даже COM-портовая периферия, порадуются наличию соответствующих портов.
Не пожалели для столь простенькой платы и функцию Dual BIOS в ее полноценном аппаратном варианте реализации.
Материнская плата Gigabyte A55M-S2V
по ссылке — вид платы в 3/4 со стороны задней панели
Судя по комплектации задней панели, плата в большей степени именно офисная, а не домашняя. Во всяком случае, под нужды медиацентра она подойдет слабо, тут было бы неплохо иметь HDMI-выход. Поскольку младший чипсет в линейке поддерживает USB только версии 2.0, а дополнительных контроллеров на плате не установлено, то предполагается, видимо, что пользователю производительности предыдущей версии интерфейса будет достаточно. И это вполне справедливое допущение, а сомнение может вызвать лишь количество выведенных на заднюю панель портов: их маловато даже для скромной конфигурации, особенно если мышь с клавиатурой также будут подключены к USB.
Материнская плата Gigabyte A55M-S2V

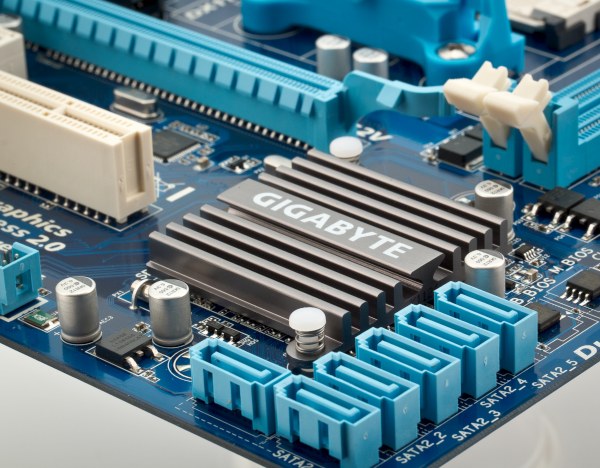

Чипсет охлаждается очень простым радиатором с небольшой площадью теплоотвода. Но нагрев невелик, младшая модель поддерживает не самые скоростные интерфейсы на сегодняшний день, и едва ли в какой конфигурации будет работать на пределе.
Материнская плата Gigabyte A55M-S2V
Стабилизатор напряжения питания процессора — 4-фазный, организованный традиционно: используются две раздельные линии питания — для массива ядер и CPU NB. Для последнего на недорогих платах, вроде рассматриваемой в этом обзоре, выделяется обычно 1 фаза; реже, на моделях с 8-фазными и более серьезными стабилизаторами, используются 2. Каждая фаза содержит одинаковое количество (3 шт.) высокоэффективных полевых транзисторов с Low RDS(on), в стабилизаторе установлены 10 конденсаторов по 560 мкФ и 3 по 270 мкФ, все без исключения конденсаторы на плате — производства ведущих японскихкомпаний, твердотельные. Поддерживаются процессоры с заявленным TDP до 100 Вт.
Надо отметить, что хоть схема и собрана из качественных компонентов и точно справится с питанием процессора на штатной частоте, но разгоном увлекаться я бы не советовал: как максимум, ограничьтесь режимом в пределах штатного напряжения — запаса мощности тут нет.
Материнская плата Gigabyte A55M-S2V
Плата упакована в компактную коробку белого цвета и содержит минималистичный комплект: всего два кабеля SATA (правда, «фирменного» цвета и с металлическими защелками).

Функциональность

Плата основана на чипсете AMD A55. Поддерживаются все процессоры, выпущенные для разъема Socket FM1, в качестве оперативной памяти может быть установлено до 16 ГБ DDR3-1066/1333/1600/1800/1866. Для подключения накопителей установлено 6 внутренних портов SATA 2.0, поддерживаемых чипсетом, и диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1. Набор дополнительных контроллеров имеет следующий вид:
  • интегрированный звук (8-канальный HDA-кодек Realtek ALC887);
  • cетевой контроллер (Realtek 8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • cистемный мониторинг (ITE IT8720F), в BIOS предусмотрено полностью автоматическое управление частотой вращения процессорного и системного вентиляторов в зависимости от показаний соответствующих датчиков (регулировка доступна как для 4-, так и для 3-контактных вентиляторов).
Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,01, −0,19Очень хорошо
Уровень шума, дБ (А)−87,4Хорошо
Динамический диапазон, дБ (А)87,4Хорошо
Гармонические искажения, %0,0025Отлично
Гармонические искажения + шум, дБ (А)−80,8Хорошо
Интермодуляционные искажения + шум, %0,012Очень хорошо
Взаимопроникновение каналов, дБ−86,4Отлично
Интермодуляции на 10 кГц, %0,012Очень хорошо
Общая оценка: Очень хорошо (подробнее).
Качество аналогового выхода достаточно высокое, соответствует уровню используемого кодека.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.
Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1866
Частота (множитель) шины HT+
Опорная частота ЦП+100—500 МГц
Коэффициент умножения ЦП+два параметра: для ядер и CPU NB
Напряжение процессoрного ядра+−0,600 — +0,400 В (CPU)
−0,600 — +0,300 В (CPU NB)
Напряжение памяти+1,025—1,800 В
Напряжение чипсета+0,9—1,48 В
(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS Setup, могут варьироваться в зависимости от установленного процессора и приведены для A6-3650. Использовалась версия BIOS F4. Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню, но настройки, необходимые для разгона, по умолчанию открыты.
Набор настроек для разгона также выдержан в духе минимализма, но все необходимое есть. Удивляет диапазон регулировки напряжения на памяти: если неопытный пользователь выберет максимальное значение, память без усиленного охлаждения долго не проживет. Четко работает автоматика аварийной загрузки с параметрами по умолчанию, при этом пользователь отправляется в меню BIOS Setup, где большинство ранее выбранных настроек сохраняются в том виде, в котором пользователь их оставил перед зависанием.
Результаты разгона в этот раз снова оказались крайне невзрачными, так что, видимо, наш экземпляр A6-3650 имеет нетипично маленький разгонный потенциал — будем выяснять. Одно можно отметить точно: тактовая частота 3-3,1 ГГц, очевидно, доступна «при любой погоде» даже без подъема напряжения, а это совсем не так уж мало для бюджетного процессора. Строго говоря, на этой плате, даже имея «талантливый» в плане разгона процессор, я бы не рекомендовал стремиться к большему.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы Biostar TA75M+ на чипсете A75.
дискретная графика (Radeon HD4850)Biostar TA75M+Gigabyte A55M-S2V
Архивирование в 7-Zip, мин:сек2:302:31
Архивирование в WinRAR, мин:сек1:211:21
HDPlay (DXVA Off/On), CPU load26%/3%26%/3%
FarCry 2 (Very High@1680×1050), fps6060
World in Conflict (Very High@1680×1050), fps2929

интегрированная графикаBiostar TA75M+Gigabyte A55M-S2V
Архивирование в 7-Zip, мин:сек2:302:33
Архивирование в WinRAR, мин:сек1:231:24
HDPlay (DXVA Off/On), CPU load40%/11%40%/11%
Crysis (Low@1024×768), fps7675
World in Conflict (Low@1680×1050), fps7474
FarCry 2 (Low@1280×720), fps7574

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром, приводится показатель для системы в целом.
дискретная графика (Radeon HD4850)Biostar TA75M+Gigabyte A55M-S2V
Редактирование текста, Вт (Cool’n’Quiet On)5350
Редактирование текста, Вт (Cool’n’Quiet Off)5350
Игра FarCry 2, Вт133—169125—150

интегрированная графикаBiostar TA75M+Gigabyte A55M-S2V
Редактирование текста, Вт (Cool’n’Quiet On)55
Редактирование текста, Вт (Cool’n’Quiet Off)55
Игра FarCry 2, Вт58—7553—70
Разница как в производительности, так и в потребляемой мощности между выбранными платами очень невелика. Хотя на платах используются разные чипсеты и схемы питания, но в одинаковых условиях и режимах работы эта платформа демонстрирует стабильную экономичность, местами уровня ноутбуков. Это очень похвально и попросту практично — не только из-за экономии, но и с точки зрения сборки малошумного ПК.

Выводы

Плата хорошо подходит для сборки качественного офисного или домашне-рабочего ПК, когда на первый план выходят надежность и экономичность. Gigabyte A55M-S2V будет неплохо себя чувствовать даже в slim-корпусе, но если вы хотите, чтобы компьютер получился малошумным, то лучше установить ее в стандартный microATX и выбрать качественные вентиляторы с низкой частотой вращения.

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице): $74(39)
